TECHNOLOGY
プロパールーフ
嵌合式竪平葺 スピーディーな施工性と高い止水性能
標準形状
-

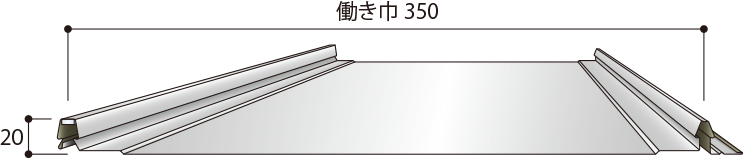

20型タイプ（嵌合高さ20㎜）
-

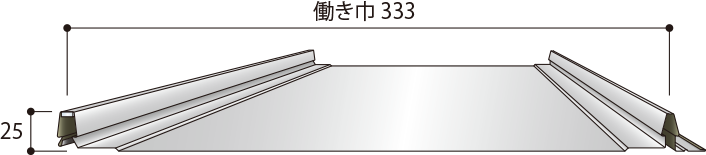

25型タイプ（嵌合高さ25㎜）
-
45型タイプ（嵌合高さ45㎜）
特長

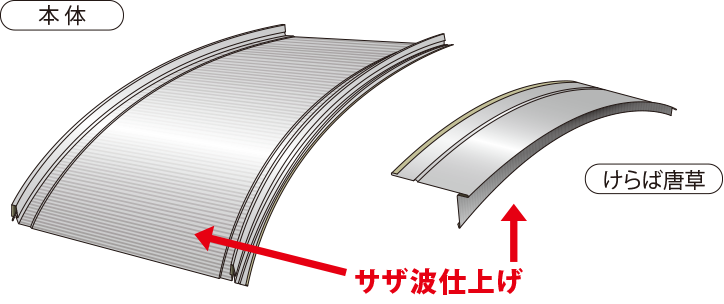

アーチ加工専用機により本体と唐草のアーチ加工が可能!美しいラインが実現します。

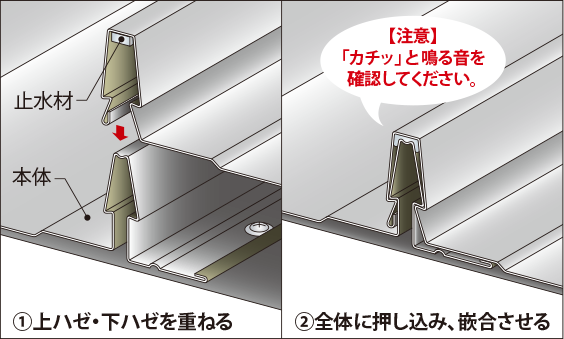

締結部
高弾性合成ゴム（ホットメルト）
嵌合式立平葺には､高弾性合成ゴムを標準で上ハゼ内側に装填することが可能です。従来の止水材に比べ、耐熱フロー性や圧縮回復率に抜群の性能を発揮し､安定した止水性が得られます。極寒地における低温安定性も有しており、長期間にわたり安定した止水性能を維持します。
切り欠き仕様
軒先部をカットすることで、
つかみ込みがスピーディな施工になり、
すっきりした仕上がりとなります！
仕様
20型・25型
| タイプ | 20型 | 25型 |
|---|---|---|
| 使用原板厚 | 0.4～0.5㎜ | 0.4～0.5㎜ |
| 単位重量 | 4.36 ㎏/㎡ | 4.56 ㎏/㎡ |
| 使用原板巾 | 455㎜ | 455㎜ |
| 働き巾 | 350㎜ | 333㎜ |
| ㎡当り必要m数 | 2.86m | 3.0m |
| 屋根勾配 | 5/100以上 | |
| 裏貼り断熱材 | ー | |
| アーチ加工 | 5m以上 | |
| オプション | 切り欠き仕様 | |

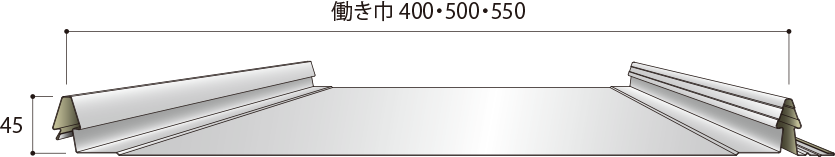

45型
| タイプ | 45型 | ||
|---|---|---|---|
| 使用原板厚 | 0.5㎜ | ||
| 単位重量 | 6.34 ㎏/㎡ | 5.89 ㎏/㎡ | 5.74 ㎏/㎡ |
| 使用原板巾 | 615㎜ | 715㎜ | 765㎜ |
| 働き巾 | 400㎜ | 500㎜ | 550㎜ |
| ㎡当り必要m数 | 2.5m | 2.0m | 1.82m |
| 屋根勾配 | 5/100以上 | ||
| 裏貼り断熱材 | ー | ||
| アーチ加工 | 対応不可 | ||
| オプション | 切り欠き仕様 | ||
- ※ 平リブタイプもあります。
- ※ 製品タイプ・働き巾・裏貼材・納期等についてはお問い合わせください。
- ※ 屋根風圧力を確認の上、適切な板厚の選択と安全な施工をお願い致します。
- ※ 耐摩カラーGL（耐摩耗性55％ アルミナ2％ マグネシウムめっき鋼板）以外の材質については
別途お問い合わせ下さい。

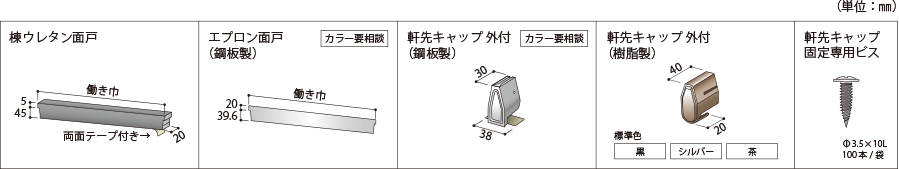

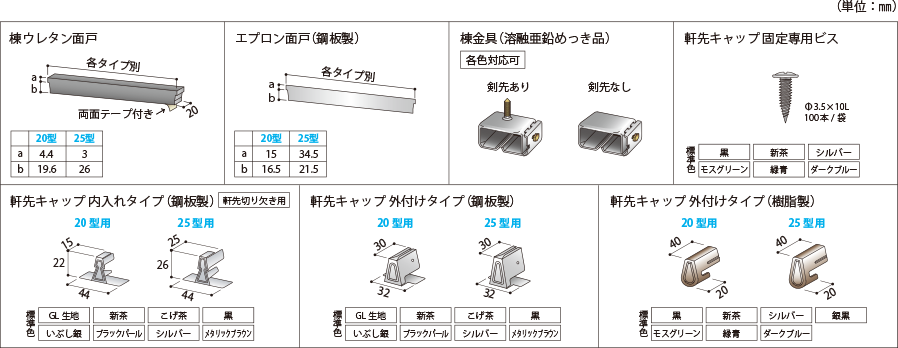

附属部材
20型・25型タイプ
45型タイプ
- ※ 軒先キャップの固定には、専用ビスをご使用ください。
- ※ 樹脂キャップにシーリングする際は、ポリカ専用のものをご使用ください。
納め参考図

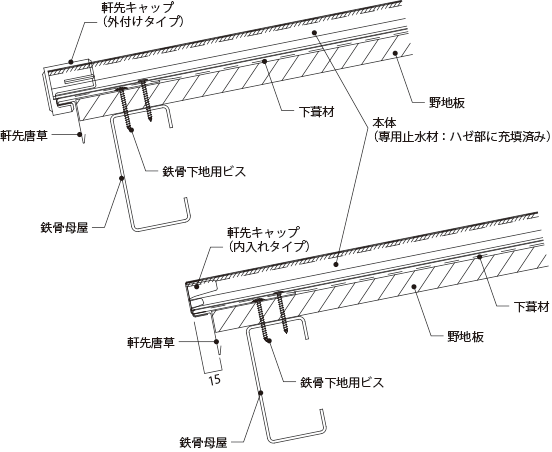

軒先部

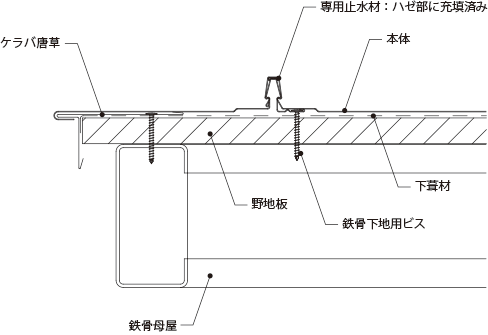

ケラバ部
棟部

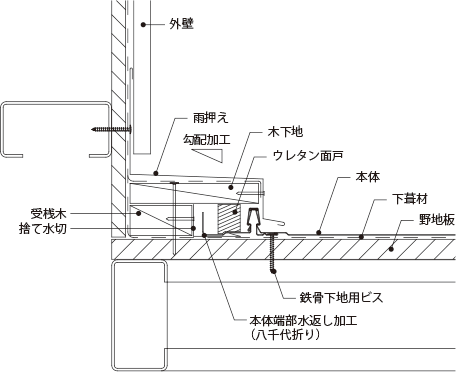

外壁取合部 （水平方向）
棟部 （換気棟仕様）
外壁取合部 （流れ方向）
- ※ 上記は参考の納め図です。現場の状況によって内容は異なりますので、ご注意ください。
