プロパールーフ
WR折板 吊子不要のロック式高強度折板
標準形状
-

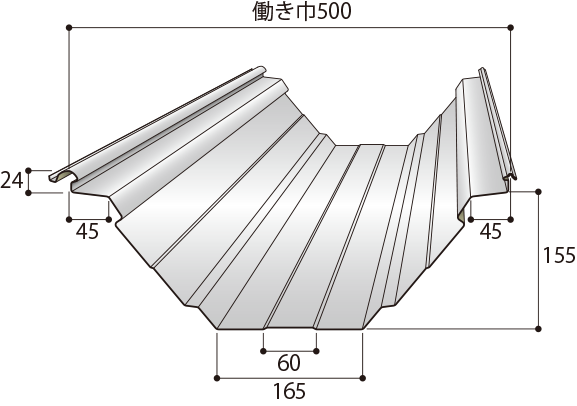

500タイプ
-

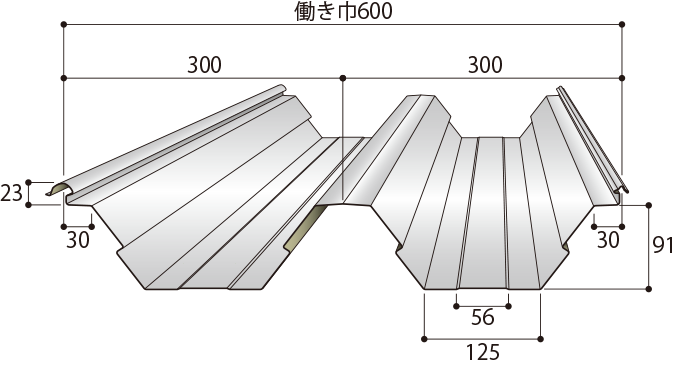

600タイプ
特長
優れた施工性
ハゼを締めてロックするため吊子が不要で、施工性が大幅にアップします。上ハゼに折り目のある『おむすび型ハゼ』が､安定したシーマー掛け形状としてシンメトリーな美観を実現しました。
耐風圧強度の向上
アゴ付折板と強固なタイトフレームがロックすることで、接合部の耐風圧強度が従来に比べ､約2倍アップしました。また、おむすび型ハゼ部に毛細管防止空間を設けることでハゼ部の水密安全性が格段に向上しました。

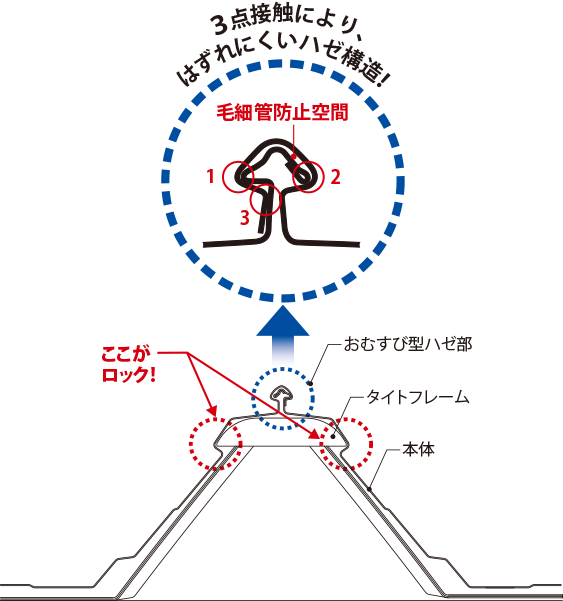

締結部
仕様
500タイプ
| タイプ | 500タイプ | ||
|---|---|---|---|
| 使用原板厚 | 0.6㎜ | 0.8㎜ | 1.0㎜ |
| 単位重量 | 7.48 ㎏/㎡ | 9.88 ㎏/㎡ | 12.26 ㎏/㎡ |
| 使用原板巾 | 762㎜ | ||
| 働き巾 | 500㎜ | ||
| ㎡当り必要m数 | 2.0m | ||
| 屋根勾配 | 3/100以上 | ||
| 裏貼り断熱材 | オプション | ||
600タイプ
| タイプ | 600タイプ | ||
|---|---|---|---|
| 使用原板厚 | ［0.5㎜］ | 0.6㎜ | |
| 単位重量 | 6.28 ㎏/㎡ | 7.48 ㎏/㎡ | |
| 使用原板巾 | 914㎜ | ||
| 働き巾 | 600㎜ | ||
| ㎡当り必要m数 | 1.67m | ||
| 屋根勾配 | 3/100以上 | ||
| 裏貼り断熱材 | オプション | ||
- ※ 納期・仕様・耐火認定等についてはお問い合わせください。
- ※ 屋根風圧力をご確認の上、適切な板厚の選択と安全な施工をお願い致します。
納め参考図

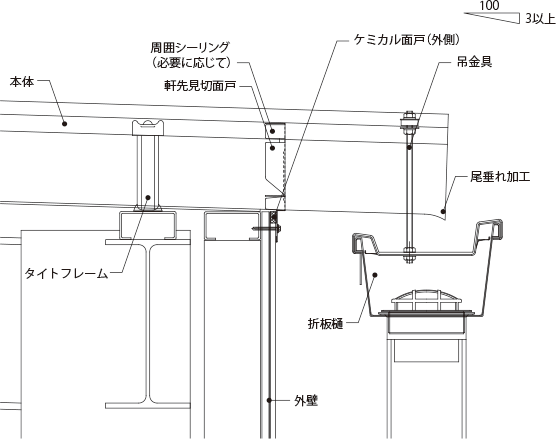

軒先部

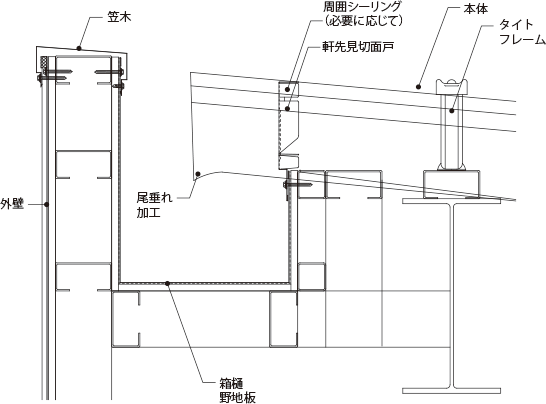

軒先部 （箱樋）

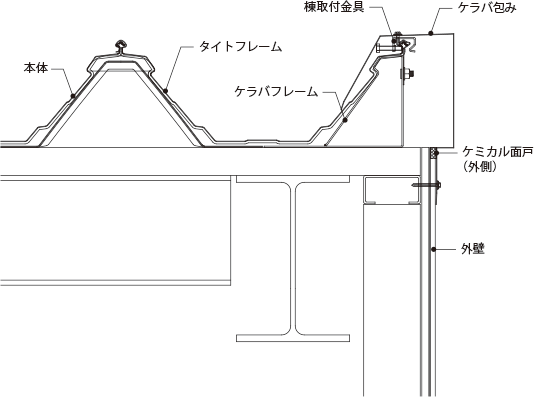

ケラバ部

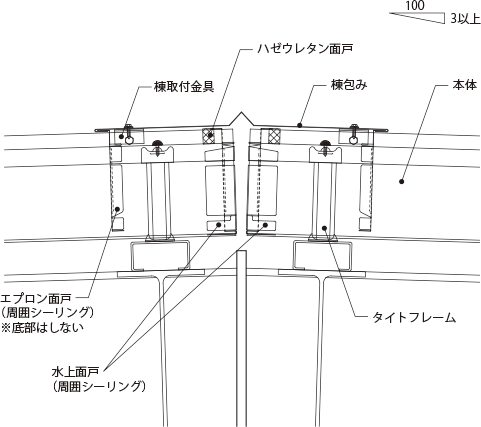

棟部

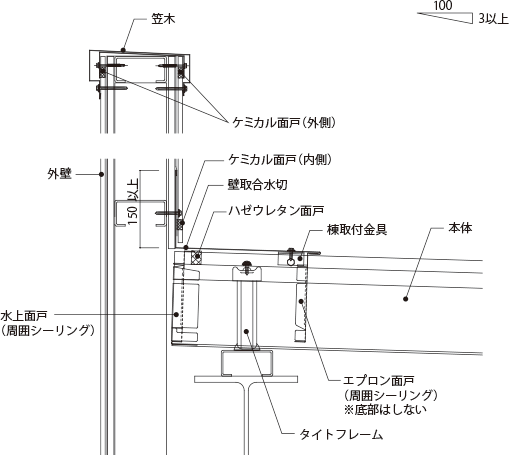

外壁取合部 （水平方向）

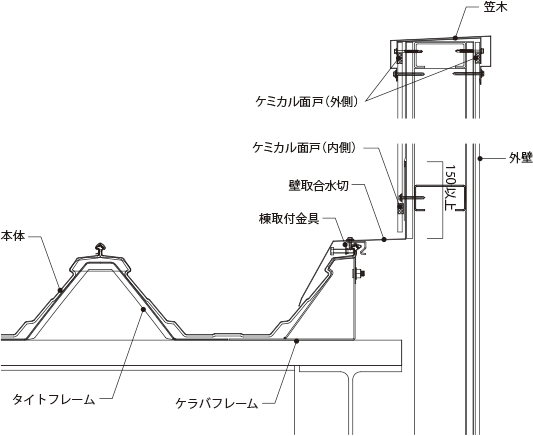

外壁取合部 （流れ方向）
- ※ 上記は参考の納め図です。現場の状況によって内容は異なりますので、ご注意ください。
