プロパールーフ
横葺 彫の深い段差が高級感と重厚感を演出

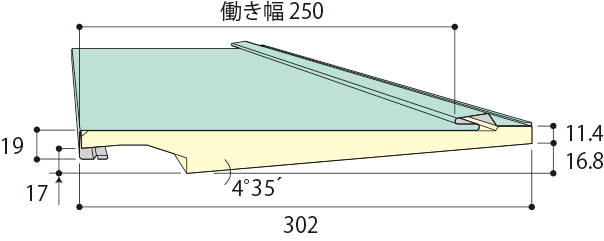

標準形状
-
断熱250タイプ

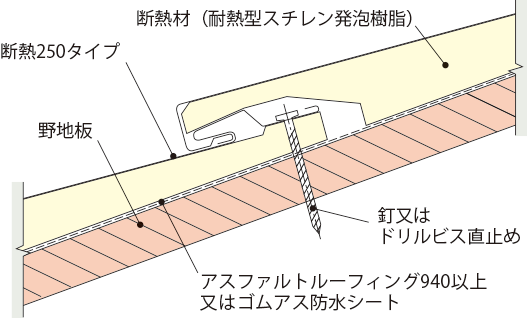

接合部断面図
-
断熱250タイプ
特長
断熱性と防音に優れています
断熱タイプ（耐熱型スチレン発砲樹脂）は、断熱効果と雨音の防音に優れたワンランク上の横葺屋根です。
屋根30分耐火構造認定
認定番号 FP030RF-0346飛び火性能 認定取得

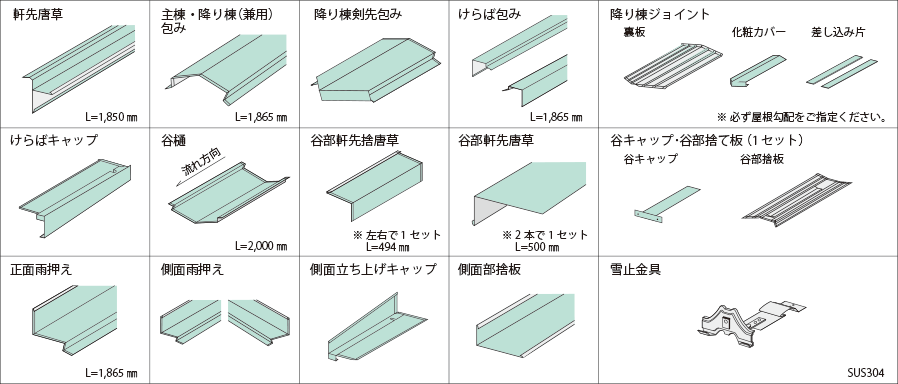

附属部材［断熱250タイプ］
- ※ 取付け間隔 および 納期・仕様・耐火認定等についてはお問い合わせください。
- ※ 寸法など詳細についてはお問い合わせください。
- ※ 耐摩カラーGL（耐摩耗性55％ アルミナ2％ マグネシウムめっき鋼板）以外の材質については別途お問い合わせ下さい。
標準形状
-

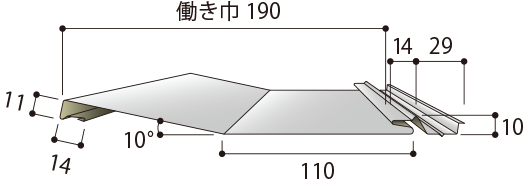

190タイプ
-

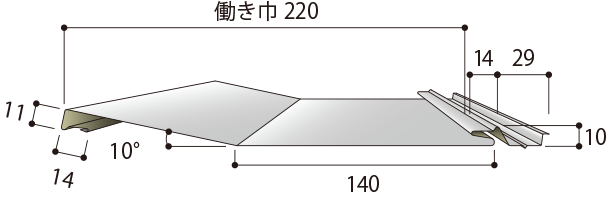

220タイプ
-
300タイプ

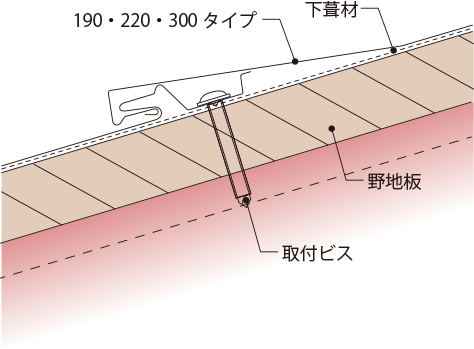

接合部断面図
-
190・220・300タイプ

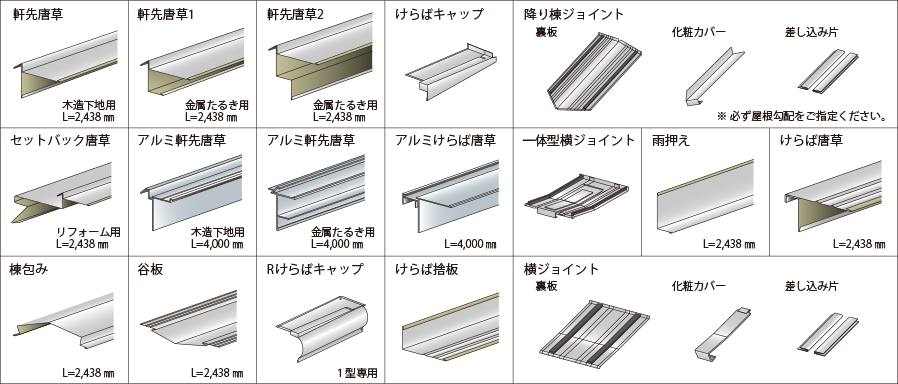

附属部材［190･220･300タイプ］
仕様
断熱250タイプ
| タイプ | 断熱250タイプ |
|---|---|
| 使用原板厚 | 0.4㎜ |
| 働き巾 | 250㎜ |
| 働き長さ | 1820㎜ |
| 見えがかり高さ | 19㎜ |
| ㎡当り必要m数 | 4m |
| 屋根勾配 | 20/100以上（一般地域） |
| 裏貼り断熱材 | 耐熱性スチレン発砲樹脂 |
| 取付工法 | 釘またはドリルビス直止め |
190・220・300タイプ
| タイプ | 190タイプ | 220タイプ | 300タイプ |
|---|---|---|---|
| 使用原板厚 | 0.4～0.5㎜ | ||
| 働き巾 | 190㎜ | 220㎜ | 300㎜ |
| 働き長さ | |||
| 見えがかり高さ | 11㎜ | 11㎜ | 17㎜ |
| ㎡当り必要m数 | 5.26m | 4.55m | 3.33m |
| 屋根勾配 | 30/100以上（一般地域） | ||
| 裏貼り断熱材 | オプション | ||
| 取付工法 | 釘またはドリルビス直止め | ||
- ※ 取付け間隔 および 納期・仕様・耐火認定等についてはお問い合わせください。
- ※ 銅板・カラーステンレスについてはご相談ください。 ※ 寸法など詳細についてはお問い合わせください。
納め参考図（断熱250タイプ）

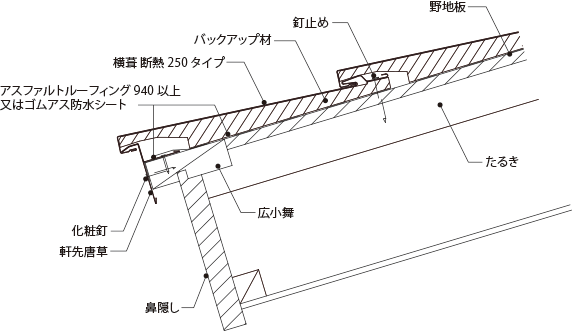

軒先部

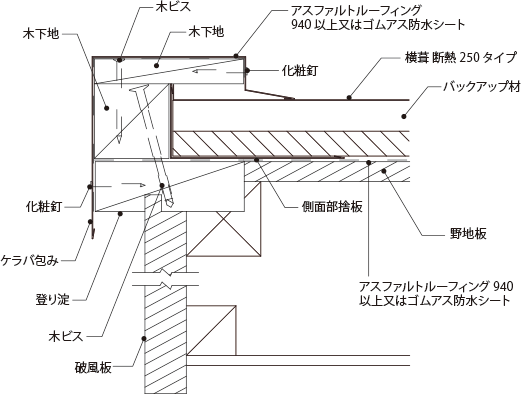

ケラバ部 ケラバ包み方式

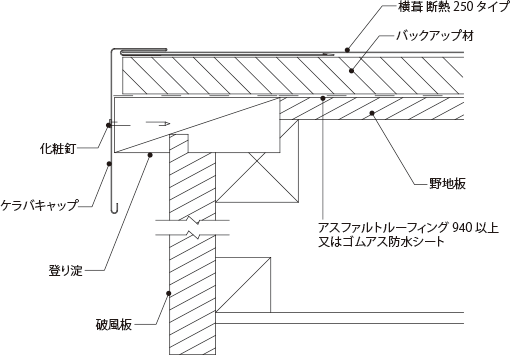

ケラバ部 ケラバキャップ方式

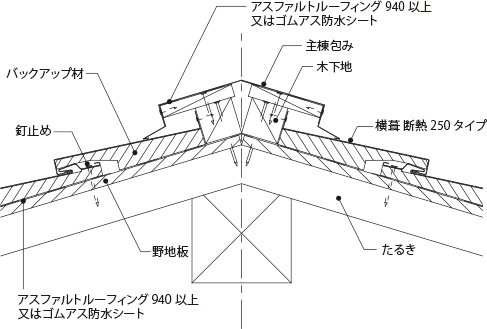

棟部

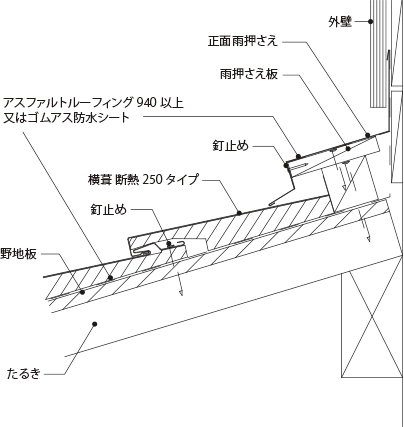

外壁取合部 （水平方向）

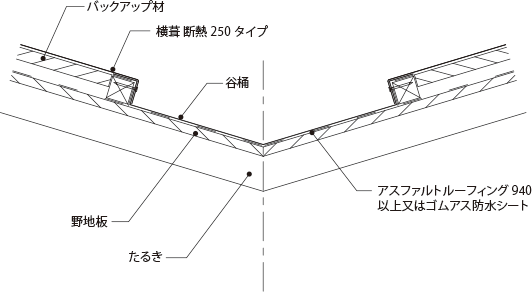

谷部 谷桶仕様
- ※ 上記は参考の納め図です。現場の状況によって内容は異なりますので、ご注意ください。
